Ako ovplyvňuje povrchová úprava príruby výkon tesnenia?

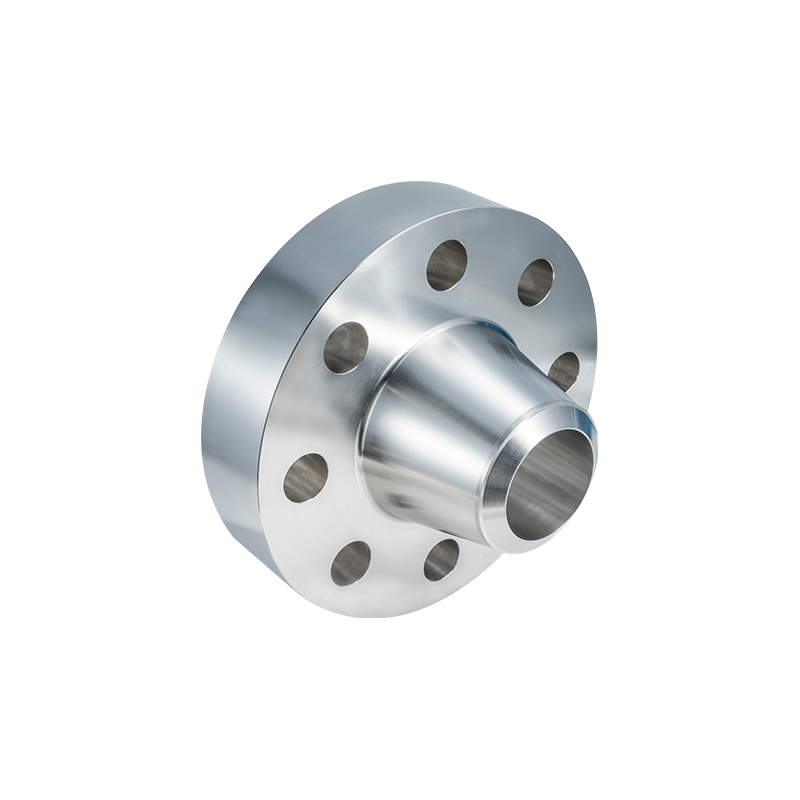

V potrubných systémoch s vysokou integritou je tesniaci výkon základom prevádzkovej bezpečnosti, prevencie úniku a dlhodobej spoľahlivosti. Medzi komponentmi, ktoré ovplyvňujú tesniaci výkon, je povrchová úprava príruby kľúčovým faktorom. A zváracia príruba alebo nerezová zvarová príruba so správne navrhnutými tesniacimi plochami výrazne zlepšuje dosadnutie tesnenia, znižuje riziko netesnosti pri meniacich sa teplotách a tlakoch a predlžuje životnosť spoja. Povrchová úprava sa vzťahuje na mikroskopickú štruktúru povrchu po výrobných procesoch, ako je obrábanie, brúsenie alebo leštenie. V priemyselnej praxi sa často kvantifikuje prostredníctvom meraní drsnosti, vlnitosti a vzoru pokládky. Príliš drsný povrch príruby môže zlyhať pri rovnomernej deformácii tesnenia, zatiaľ čo príliš hladký povrch môže brániť správnemu mechanickému spojeniu s materiálom tesnenia. Pochopenie tejto dynamiky si vyžaduje technické posúdenie geometrie príruby, správania tesnenia a interakcie topografie povrchu s tesniacimi mechanizmami.

Základy povrchovej úpravy a tesniacich mechanizmov

Povrchová úprava ovplyvňuje tesniaci výkon, pretože priamo interaguje s rozhraním tesnenia. Tesnenie v prírubových systémoch závisí od vytvorenia rovnomerného stlačenia materiálu tesnenia tak, aby vyplnil mikroskopické nepravidelnosti oboch plôch prírub. Tesnenia dosahujú utesnenie tak, že sa deformujú pod zaťažením, aby vyplnili dutiny, čím sa vytvorí súvislá bariéra pre migráciu tekutín alebo plynov. Keď je povrchová úprava príruby nedostatočne kontrolovaná, tesnenie sa nemusí primerane prispôsobiť, čo vedie k mikrokanálikom, ktoré znižujú účinnosť tesnenia. Drsnosť povrchu opisuje jemné nepravidelnosti, ktoré zostali na povrchu po opracovaní. Tieto asymetrie môžu zachytávať tekutinu alebo vytvárať vysoké body, ktoré bránia rovnomernej kompresii. Nadmerná drsnosť bráni dokonalému kontaktu tesnenia na mikroúrovni a nadmerná hladkosť môže znížiť trenie a podporiť skĺznutie tesnenia počas montáže, čo vedie k nesprávnemu nastaveniu alebo nerovnomernému stlačeniu. Položenie povrchu je smer prevládajúceho vzoru povrchu, ktorý zanecháva proces obrábania. Povrchová vrstva by mala byť vo všeobecnosti kolmá na tesniaci povrch tesnenia, aby sa podporila deformácia tesnenia. Ak je položenie nesprávne orientované, materiál tesnenia nemusí účinne prenikať cez nerovnosti povrchu. Štandardné miery, ako je priemerná drsnosť (Ra), popisujú, aké výrazné sú tieto povrchové variácie. Priemyselné normy špecifikujú prijateľné rozsahy Ra pre rôzne čelá prírub na základe typu použitého tesnenia a prevádzkových podmienok. Napríklad integrita spoja pri vysokej teplote a tlaku vyžaduje prísnejšiu kontrolu povrchovej úpravy, aby sa zachovalo tesnenie v celom rozsahu prevádzkových podmienok. Rozhodujúca je interakcia povrchovej úpravy príruby a typu tesnenia. Mäkké tesniace materiály, ako sú elastoméry, môžu vyžadovať iné povrchové vlastnosti v porovnaní s kovovými tesneniami. Po pochopení týchto zásad tesnenia môžu inžinieri lepšie špecifikovať vhodné povrchové úpravy pre zamýšľanú službu, čím sa zabezpečí, že nebudú ohrozené výkonnostné marže.

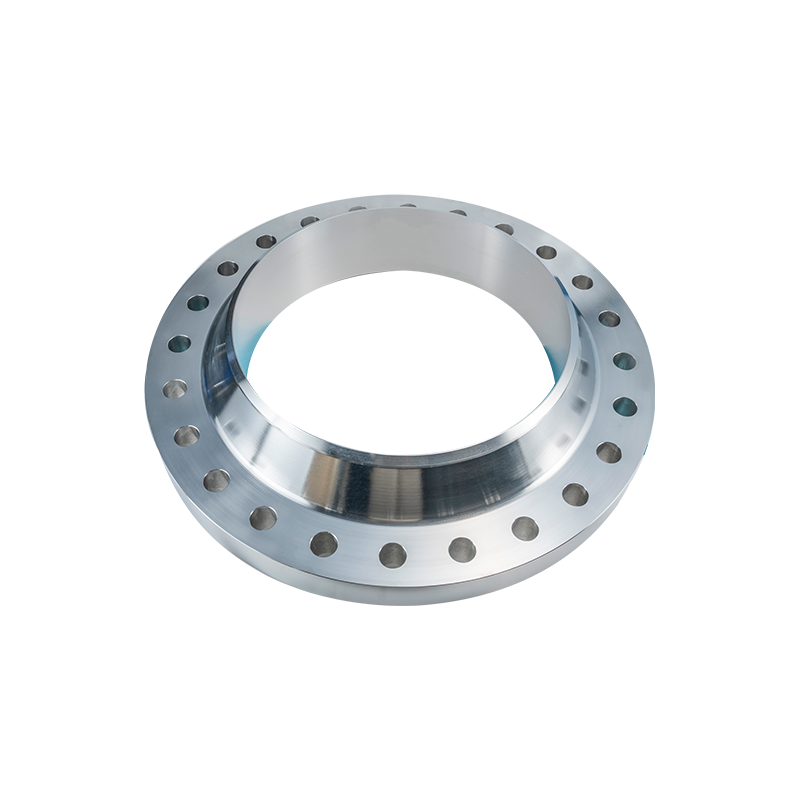

Bežné typy povrchovej úpravy pre zvarové príruby

Povrchové úpravy komponentov zvarovej príruby sa líšia podľa konštrukčných požiadaviek, typov tesnení a inštalačných noriem. Dva bežné typy povrchovej úpravy sú povrchová úprava so zvýšeným čelom (RF) a povrchová úprava prstencového spoja (RTJ). Každý z nich má odlišné tesniace vlastnosti a požiadavky na povrchovú úpravu. Povrchová úprava so zvýšeným čelom (RF): Príruby so zvýšeným čelom majú mierne zvýšený tesniaci povrch vzhľadom na kružnicu skrutiek. Tento dizajn sústreďuje zaťaženie tesnenia v blízkosti oblasti tesnenia, čím sa zlepšuje kompresia mäkkých tesniacich materiálov. Povrchová úprava RF je zvyčajne špecifikovaná tak, aby mala riadenú drsnosť, ktorá vyhovuje tesneniam z elastoméru alebo lisovaných vlákien. Povrchová úprava krúžkového spoja (RTJ): Príruby RTJ používajú kovové krúžkové tesnenie, ktoré zapadá do presne opracovaných drážok na každom čele príruby. Drážka RTJ a priľahlá povrchová úprava musia byť vyrobené s veľmi malými toleranciami, pretože kovové tesnenie tesní prostredníctvom kontaktu kov na kov. Povrchová úprava pre aplikácie RTJ je zvyčajne hladšia ako povrchová úprava RF a musí podporovať konzistentnú deformáciu kovu bez vnášania defektov. Parametre povrchovej úpravy sa líšia aj v rámci noriem, ako sú ASME B16.5 a EN 1092‑1. Pri citlivých aplikáciách sa na dosiahnutie požadovanej štruktúry povrchu používajú procesy obrábania, ako je jemné sústruženie, brúsenie a leštenie. CNC sústružnícke centrá so špeciálnymi nástrojmi sa bežne používajú na udržanie konzistentnej geometrie a povrchovej úpravy v rámci šarží. Výber medzi typmi povrchovej úpravy by mal brať do úvahy charakteristiky média, prevádzkovú teplotu a tlak a potenciálne mechanické namáhanie. Napríklad agresívne chemikálie alebo vysokoteplotná para môžu ťažiť z povrchových úprav, ktoré lepšie podporujú výkon kovového tesnenia. Pochopenie týchto rozdielov umožňuje inžinierom špecifikovať povrchové úpravy prírub, ktoré zodpovedajú prevádzkovej realite.

Výrobná presnosť a jej vplyv na tesniaci výkon

Výrobná presnosť zohráva ústrednú úlohu pri dosahovaní požadovanej povrchovej úpravy a tesniaceho výkonu nerezovej zvarovej príruby. Presnosť pri kovaní, tepelnom spracovaní, CNC obrábaní a kontrole priamo ovplyvňuje mikrotopografiu čela príruby. Keď sú výrobné procesy prísne kontrolované, povrchy prírub sú konzistentné a predvídateľné, čo podporuje opakovateľné tesniace správanie v teréne. Celistvosť výkovku prispieva k jednotným materiálovým vlastnostiam, čo následne ovplyvňuje výkon obrábania. Dobre kovaný prírubový materiál vykazuje kontinuálny tok zrna, ktorý odoláva deformácii počas obrábania, čo umožňuje spoľahlivejšie dosiahnutie špecifikovaných povrchových úprav. Vysokokvalitné kovanie tiež minimalizuje vnútorné chyby, čím sa znižuje riziko povrchových anomálií, ktoré by mohli ohroziť tesnenie. CNC obrábanie má osobitný vplyv na kontrolu povrchovej úpravy. Pokročilé obrábacie centrá s príslušnými nástrojmi vytvárajú jednotné povrchové úpravy, ktoré spĺňajú štandardné špecifikácie drsnosti. Operátori vyberajú parametre rezu, ako je rýchlosť posuvu, geometria nástroja a rýchlosť vretena, aby sa vyrovnalo efektívne odstraňovanie materiálu s cieľovým rozsahom drsnosti. Počas obrábania pomáha kontrola takých faktorov, ako je opotrebovanie nástroja a tepelná rozťažnosť, udržiavať konzistentnosť vo výrobe. Nedeštruktívne testovanie (NDT) ďalej zabezpečuje kvalitu pred uvoľnením prírub. Testy, ako je ultrazvuk, magnetické častice a rádiografická kontrola overujú, že vnútorné podmienky a podmienky blízko povrchu sú bez defektov, ktoré by mohli nepriaznivo ovplyvniť tesniace povrchy. Pre kritické služby tieto kontroly poskytujú záruku, že komponenty príruby spĺňajú prísne kritériá kvality. Príklad robustného výrobného prostredia sa nachádza v Jiangyin Zhonghai Precision Machinery, kde integrovaná vertikálna výroba zabezpečuje úplný dohľad od suroviny až po hotový výrobok. Povrchové úpravy sú kontrolované v rámci prísnych tolerancií pomocou CNC sústružníckych systémov určených na tesnenie plôch, ktoré podporujú výkon s nulovou netesnosťou v náročných aplikáciách. Dôraz na presnosť odráža pochopenie, že povrchová topografia je základným determinantom tesniaceho správania.

Materiálové aspekty a kompatibilita povrchovej úpravy

Výber materiálu príruby ovplyvňuje dosiahnuteľnú povrchovú úpravu a celkový tesniaci výkon. Nehrdzavejúce ocele, uhlíkové ocele a legované ocele majú odlišné charakteristiky obrobiteľnosti, ktoré je potrebné pochopiť, aby sa dosiahli vhodné povrchové úpravy. Napríklad nehrdzavejúca oceľ vyžaduje opatrné zaobchádzanie kvôli jej sklonu k mechanickému tvrdnutiu. Dosiahnutie kontrolovanej povrchovej úpravy na nerezovej zvarovej hrdlovej prírube si vyžaduje optimalizované parametre obrábania, ktoré zabraňujú trhaniu povrchu alebo vytváraniu nahromadených hrán. Výber triedy materiálu ovplyvňuje aj stratégie povrchovej úpravy; vyššie zliatiny so zvýšenou pevnosťou môžu vyžadovať pomalšie obrábanie, aby sa zachovala kvalita povrchovej úpravy. Mäkké materiály, ako je uhlíková oceľ, môžu byť zhovievavejšie, ale vyžadujú primerané rýchlosti posuvu, aby sa predišlo nadmernej drsnosti povrchu v dôsledku chvenia alebo stôp po nástroji. Legované ocele môžu v závislosti od podmienok tepelného spracovania vyžadovať špeciálne nástroje na dosiahnutie konzistentnej povrchovej úpravy. Výrobcovia musia zosúladiť výber materiálu so schopnosťami povrchovej úpravy, aby zabezpečili tesniaci výkon. Toto zarovnanie zahŕňa predvídanie tepelných účinkov počas prevádzky. Napríklad materiály, ktoré sa výrazne rozťahujú pri vysokých teplotách, môžu vyžadovať prísnejšiu kontrolu počiatočnej úpravy, aby sa zabezpečilo, že expanzia časom nezhorší tesniace rozhrania. Pri výbere materiálov by sa mala zohľadniť aj odolnosť proti korózii, požiadavky na mechanické zaťaženie a kompatibilita s materiálmi tesnení. Holistický prístup k výberu materiálu a povrchovej úpravy zaisťuje, že prírubové systémy spoľahlivo fungujú v rôznych prevádzkových podmienkach.

Inštalačné postupy, ktoré zachovávajú integritu povrchovej úpravy

Správne montážne postupy sú nevyhnutné na zachovanie inžinierskej povrchovej úpravy a dosiahnutie optimálneho tesniaceho výkonu. Aj precízne opracovaná tesniaca plocha môže byť narušená nesprávnou manipuláciou pri montáži. Po prvé, čelá príruby musia byť chránené pred kontamináciou, ako je špina, oleje a kovové hobliny. Tieto nečistoty sa môžu usadiť v nepravidelnostiach povrchu a brániť správnemu upevneniu tesnenia. Počas montáže by mali technici skontrolovať čelá prírub vizuálne a pomocou vhodných meracích nástrojov, aby sa zabezpečilo, že zostanú bez poškodenia. Po druhé, zarovnanie počas skrutkovania je kritické. Nerovnomerný krútiaci moment skrutiek môže zdeformovať čelá prírub a zmeniť efektívnu povrchovú úpravu na rozhraní tesnenia. Dodržiavanie riadenej krížovej sekvencie krútiaceho momentu pomáha dosiahnuť rovnomerné stlačenie tesnenia a minimalizuje deformáciu spojovacích plôch. Po tretie, výber vhodných tesnení a hodnôt krútiaceho momentu by mal odrážať špecifikovanú povrchovú úpravu. Výrobcovia tesnení poskytujú návod na požadované vlastnosti povrchu príruby a odporúčané hodnoty krútiaceho momentu. Inžinieri by mali tieto informácie začleniť do špecifikácií obstarávania a inštalácie. Montážny personál musí byť vyškolený v manipulácii s presne opracovanými povrchmi. Nesprávna manipulácia počas zdvíhania alebo polohovania môže spôsobiť škrabance alebo preliačiny, ktoré znižujú účinnosť tesnenia. Ochranné kryty a starostlivé používanie prípravku pomáhajú zachovať celistvosť povrchu až do momentu montáže.

Kontrola a zabezpečenie kvality povrchovej úpravy

Kontrola a zabezpečenie kvality sú neoddeliteľnou súčasťou potvrdenia, že povrchová úprava prírub spĺňa konštrukčné požiadavky. Priemyselné normy definujú prijateľné rozsahy drsnosti a povrchové podmienky, ktoré uľahčujú spoľahlivé utesnenie. Meracie nástroje, ako sú profilometre, kvantifikujú drsnosť povrchu. Tieto prístroje skenujú čelo príruby, aby určili priemernú drsnosť a identifikovali odchýlky od cieľového profilu. Pravidelné overovanie zabezpečuje, že procesy obrábania zostanú v rámci kontrolných limitov a že operátori môžu v prípade potreby vykonať úpravy. Okrem meraní drsnosti povrchu pomáha vizuálna a hmatová kontrola identifikovať anomálie, ako sú ryhy, vyvýšené otrepy alebo nezrovnalosti, ktoré by mohli ovplyvniť tesnenie. V prípade potreby môže vizuálna kontrola pri väčšom zväčšení odhaliť voľným okom neviditeľné mikrodefekty. Tímy zabezpečenia kvality vypracúvajú plány inšpekcií prispôsobené prevádzkovým podmienkam. V prípade náročných servisných aplikácií je možné použiť vzorkovanie a štatistickú analýzu na monitorovanie trendov a detekciu posunu procesu. Komplexná kontrola podporuje istotu, že každá dodaná príruba funguje podľa plánu. V spoločnosti Jiangyin Zhonghai Precision Machinery sú kontrolné protokoly integrované do celého výrobného pracovného toku. Overenie materiálu, kontrola procesu a meranie konečnej povrchovej úpravy zaisťujú, že každý komponent opúšťajúci zariadenie vyhovuje platným normám. Takáto prísnosť podčiarkuje, že tesniaci výkon nie je dodatočný nápad, ale primárny rozmer zabezpečenia kvality.

Vyváženie nákladov a výkonu v špecifikácii povrchovej úpravy

Špecifikácia povrchovej úpravy zahŕňa vyváženie nákladov a výkonu. Prísnejšie tolerancie povrchovej úpravy si často vyžadujú dlhší čas obrábania, pokročilejšie nástroje a dôslednejšiu kontrolu. Dizajnéri a inžinieri musia zvážiť, či prevádzkové podmienky oprávňujú investíciu do zvýšenej kvality povrchovej úpravy. Napríklad nekritické aplikácie s nízkym tlakom môžu tolerovať širšie rozsahy drsnosti povrchu bez toho, aby došlo k zníženiu tesniaceho výkonu. Na rozdiel od toho prostredia s vysokým tlakom alebo agresívnymi médiami vyžadujú dôslednú kontrolu povrchovej úpravy, pretože následky úniku sú vážne. Úvahy o nákladoch by sa mali zakladať skôr na výkon počas životného cyklu než na počiatočné výrobné náklady. Príruba s optimalizovanou povrchovou úpravou môže znížiť údržbu na mieste, zmierniť riziká úniku a prispieť k dlhšej prevádzke systému. Inžinieri by mali pri špecifikovaní úrovní povrchovej úpravy vykonávať holistické hodnotenia prevádzkových podmienok, kompatibility tesnení, správania materiálu a dôsledkov údržby.

Záver

Povrchová úprava príruby je kritickým faktorom tesniaceho výkonu. Interakcia medzi povrchovou topografiou a kompresiou tesnenia určuje, či si prírubový spoj zachová integritu pri prevádzkovom namáhaní. Pochopenie základov povrchovej úpravy, výber vhodných typov povrchovej úpravy, ako je vyvýšený alebo prstencový spoj, a kontrola výrobných a kontrolných procesov, to všetko prispieva k robustnému výkonu tesnenia. Príruba hrdla z nehrdzavejúcej ocele je príkladom toho, ako presné inžinierstvo zlepšuje tesnenie. Zohľadnenie materiálových charakteristík, presnosti obrábania, inštalačných postupov a zabezpečenia kvality zaisťuje, že tesniace plochy prírub plnia svoju zamýšľanú funkciu. Technické rozhodnutia by mali vyvážiť potreby výkonu s praktickými úvahami o vyrobiteľnosti a nákladoch životného cyklu. Technickí manažéri a systémoví integrátori tak môžu navrhnúť a zaobstarať príruby, ktoré zaistia bezpečnosť a spoľahlivosť systému. V priemyselnej praxi výrobcovia ako Jiangyin Zhonghai Precision Machinery integrujú robustné procesy od kovania cez obrábanie a kontrolu, aby dodali prírubové komponenty s kontrolovanou povrchovou úpravou. Ich prístup odráža pochopenie, že tesniaci výkon nie je len špecifikáciou, ale merateľným výsledkom inžinierskych povrchov a disciplinovaného riadenia kvality.
