Ako môžu inžinieri zmierniť riziká úniku v prírubových spojoch?

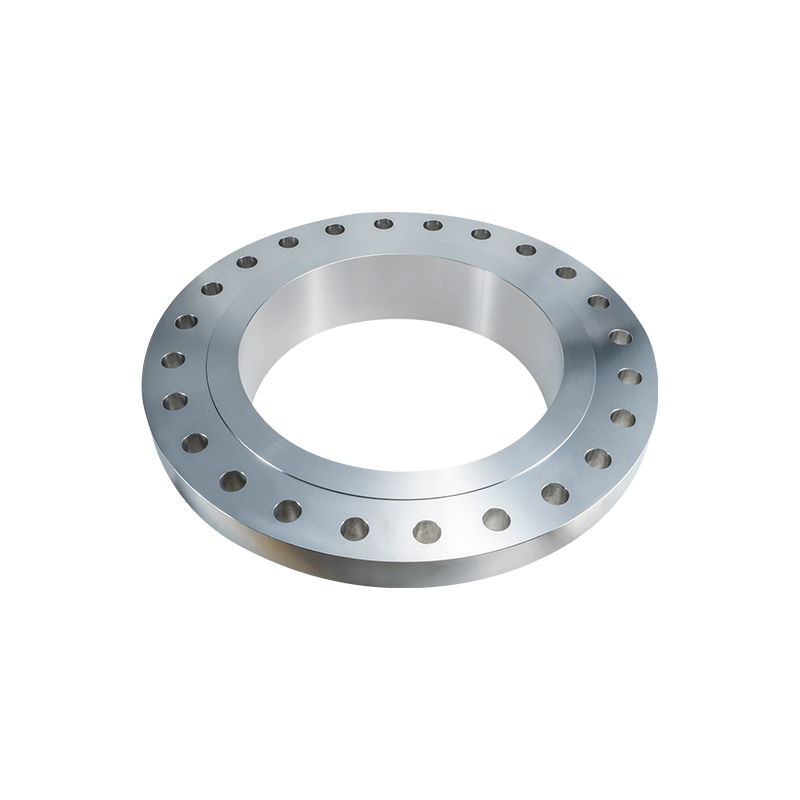

Úvod do nerezových prekrývacích prírub
V moderných priemyselných potrubných systémoch nerezové preplátované príruby zohrávajú kľúčovú úlohu pri zabezpečovaní integrity systému a zároveň uľahčujú údržbu a flexibilitu. Tieto príruby, často používané v spojení s nástavcom, sú navrhnuté pre aplikácie, ktaleboé vyžadujú častú demontáž, rýchle zarovnanie alebo ľahké čistenie. Tým, že sa príruba môže voľne otáčať okolo potrubia, môžu inžinieri dosiahnuť presné zarovnanie otvorov pre skrutky bez potreby otáčania celej zostavy potrubia. Táto inherentná flexibilita výrazne znižuje riziko nesprávnej inštalácie, ktorá je bežným zdrojom netesnosti príruby.
The SS Lap Joint Flange je obzvlášť cenný v systémoch, kde je vnútorné médium korozívne alebo drahé, pretože samotná príruba neprichádza do kontaktu s kvapalinou. Táto konštrukcia umožňuje použitie vysokovýkonného čapu zo zliatiny spárovaného s prírubou z uhlíkovej ocele, čím sa optimalizujú náklady na materiál bez zníženia výkonu. Nerezové spojovacie príruby sú preto ideálnym riešením pre inžinierov, ktorých cieľom je zachovať spoľahlivosť systému a zároveň minimalizovať náklady na materiál. Starostlivý dizajn a výber materiálu priamo ovplyvňujú schopnosť zmierniť riziká netesností v prírubových spojoch.
Výber materiálu a jeho vplyv na výkon tesnenia
Výber vhodného materiálu pre prírubový systém je jedným z najdôležitejších krokov pri predchádzaní úniku. SS Lap Joint Flanges umožňujú inžinierom využiť riešenia z viacerých materiálov kombináciou uhlíkovej ocele pre prírubu a zliatin odolných voči korózii pre čap. Tento prístup poskytuje niekoľko výhod:
- Efektívnosť nákladov znížením používania drahých zliatin.
- Vylepšená odolnosť voči korozívnym médiám zaisťujúca dlhodobú životnosť.
- Minimalizované riziko galvanickej korózie vďaka kompatibilnému párovaniu materiálov.
Výrobný proces v Jiangyin Zhonghai Precision Machinery Co., Ltd. to zabezpečuje nerezové preplátované príruby spĺňajú vysoké metalurgické štandardy. Ich proces kovania zlepšuje tok zrna, odstraňuje vnútorné defekty a zvyšuje odolnosť proti únave, čo je rozhodujúce pri vysokotlakových aplikáciách. Inžinieri sa môžu spoľahnúť na tieto vlastnosti, aby znížili pravdepodobnosť netesností súvisiacich s napätím, najmä v systémoch vystavených cyklickému zaťaženiu alebo tepelnej rozťažnosti.
Dizajnové prvky na zníženie rizika úniku
Netesnosť v prírubových spojoch je často výsledkom zlého zarovnania, nerovnomerného zaťaženia skrutiek alebo nedostatočnej kvality tesniaceho povrchu. Nerezové spojovacie príruby sú navrhnuté s niekoľkými dizajnovými funkciami, ktoré priamo riešia tieto problémy:
- Otočný prírubový krúžok: Umožňuje, aby sa príruba otáčala nezávisle na potrubí, čím sa zjednodušuje zarovnanie otvorov pre skrutky a zabezpečuje sa rovnomerné stlačenie tesnenia.
- Presné obloženie: Opracovanie povrchov podľa prísnych noriem ASME a EN zaisťuje rovinnosť a drsnosť, ktoré sú nevyhnutné pre tesnenie bez únikov.
- Vylepšená kovaná integrita: Kvalitné kovanie eliminuje vnútorné chyby, čím sa znižuje riziko mikrotrhlín, ktoré by sa pod tlakom mohli šíriť do netesností.
Zameraním sa na tieto konštrukčné princípy môžu inžinieri proaktívne zmierniť bežné zdroje netesností a zároveň optimalizovať efektivitu inštalácie. SS Lap Joint Flanges vyrobené podľa týchto noriem zaisťujú spoľahlivé rozhranie aj v náročných priemyselných prostrediach, ako je chemické spracovanie alebo vysokotlakové systémy.
Inštalačné postupy na zabránenie úniku
Správna inštalácia je rozhodujúca, aby sa zabránilo úniku v akomkoľvek prírubovom spoji. Nerezové spojovacie príruby uľahčujú inštaláciu vďaka ich flexibilite zarovnania. Niekoľko kľúčových postupov však ešte viac zvyšuje tesniaci výkon:
- Rovnomerný krútiaci moment skrutky: Zabezpečenie rovnomerného utiahnutia skrutiek zabraňuje nerovnomernému stláčaniu tesnenia a lokalizovaným namáhaným bodom, ktoré môžu viesť k úniku.
- Výber tesnenia: Výber správneho materiálu a hrúbky tesnenia pre danú aplikáciu znižuje možnosť chemickej nekompatibility a tepelnej deformácie.
- Čistota povrchu: Udržiavanie povrchov príruby a tesnenia bez nečistôt, hrdze alebo oleja zaisťuje optimálny kontakt a účinnosť tesnenia.
- Kontrola pred inštaláciou: Kontrola rovinnosti, otrepov alebo iných nedokonalostí plôch prírub zabraňuje vzniku mikro-medzer, ktoré môžu spôsobiť netesnosti pod tlakom.
Integrácia týchto inštalačných techník v kombinácii s inherentnými výhodami nerezové preplátované príruby , výrazne znižuje pravdepodobnosť úniku a zaisťuje spoľahlivý výkon počas životnosti potrubného systému.
Úvahy o údržbe a zmierňovaní úniku
Údržba zohráva dôležitú úlohu pri predchádzaní netesnosti prírubového spoja. SS Lap Joint Flanges sú obzvlášť vhodné pre systémy, ktoré vyžadujú častú kontrolu alebo demontáž. Inžinieri môžu využiť ich dizajn na:
- Rýchlo odstráňte prírubu na výmenu tesnenia bez narušenia zarovnania potrubia.
- Skontrolujte koniec čapu, či nevykazuje známky korózie, opotrebovania alebo mechanického poškodenia.
- Opätovne namontujte s konzistentným krútiacim momentom a vyrovnaním, aby ste zabezpečili, že systém bude fungovať bez úniku.
Pre dlhodobú spoľahlivosť je nevyhnutné pravidelné monitorovanie krútiaceho momentu skrutiek, integrity tesnenia a stavu povrchu príruby. Využitie schopností nerezové preplátované príruby umožňuje inžinierom udržiavať tesné tesnenia a zároveň minimalizovať prestoje a náklady na prácu, čo je obzvlášť dôležité v kritických aplikáciách, ako je chemické spracovanie alebo farmaceutická výroba.
Technické špecifikácie a normy
Pochopenie a dodržiavanie príslušných noriem je nevyhnutné pre inžinierov, ktorých cieľom je zmierniť riziká úniku v prírubových spojoch. Nerezové spojovacie príruby vyrobené spoločnosťou Jiangyin Zhonghai Precision Machinery spĺňajú viaceré medzinárodné a domáce normy vrátane:
| Špecifikácia | Podrobnosti |
|---|---|
| Normy | ASME B16.5, B16.47; EN 1092-1; DIN; JIS B2220; GB/T |
| Rozsah veľkostí | 1/2" – 60" (DN15 – DN1500); Vlastné do 4000 mm |
| Hodnoty tlaku | Trieda 150 – Trieda 2500; PN6 – PN400 |
| Materiálové stupne | CS: A105, S235JR, Q235, C22.8; SS: 304/L, 316/L, 321, 347; Zliatina/Duplex: F11, F22, F51, F53 |
| Výroba | Vlastné kovanie tepelné spracovanie CNC sústruženie vŕtanie |
| Hmotnostná kapacita | Jednozložkový do 10 ton |
Dodržiavanie týchto noriem zabezpečuje, že každý Nerezová spojovacia príruba dosahuje konzistentnú rozmerovú presnosť, mechanický výkon a kvalitu povrchu, čo sú všetky kľúčové faktory pri zmierňovaní netesností.
Odborné znalosti spoločnosti v oblasti výroby prírub
Jiangyin Zhonghai Precision Machinery je výrobca s certifikátom ISO 9001 s kvalifikáciou PED / TUV / TS , špecializujúca sa na presné príruby a výkovky. Ich interné možnosti zahŕňajú úplné kovanie, ohrev, CNC sústruženie, vŕtanie a kontrolné linky, čo umožňuje úplnú kontrolu nad kvalitou a spoľahlivosťou.
Medzi hlavné výhody, ktoré prispievajú k prevencii úniku, patria:
- Plnoprocesové vnútorné kovanie: Minimalizuje vonkajšie rozhrania, čím sa znižuje riziko chýb materiálu, ktoré by mohli viesť k únikom.
- Multi-štandardná prispôsobivosť kovania: Zabezpečuje súlad s normami ASME, ASTM, JIS, DIN a GB a spĺňa rôzne špecifikácie klientov.
- Veľkorozmerné kovanie pre veľké zaťaženie: Podporuje komponenty až do 4 metrov a 10 ton, čo umožňuje bezpečné a nepriepustné spojenia aj pri rozsiahlych inštaláciách.
Kombinácia presnej výroby, prísneho dodržiavania noriem a riešení z viacerých materiálov umožňuje inžinierom nasadiť SS Lap Joint Flanges s dôverou v aplikáciách citlivých na úniky.
Aplikačné scenáre zvýrazňujúce zmiernenie úniku
Všestrannosť nerezové preplátované príruby sú ideálne pre prostredia, kde je prvoradá prevencia úniku. Typické aplikácie zahŕňajú:
- Manipulácia s korozívnymi médiami: Chemické a farmaceutické potrubia, kde sa vyžadujú drahé zliatinové koncovky, aby odolali agresívnym kvapalinám.
- Systémy častej údržby: Výrobné linky, ktoré vyžadujú pravidelnú kontrolu, čistenie alebo výmenu komponentov bez rizika úniku.
- Inštalácia v stiesnenom priestore: Miesta, kde je otáčanie celej rúry na vyrovnanie nepraktické, ale presné utesnenie je nevyhnutné.
- Veľkorozmerné tlakové nádoby: Rozhrania pre ťažké stroje a veľké plavidlá, kde je dôležité správne tesnenie a štrukturálna integrita.
Tieto scenáre ukazujú, ako správny výber materiálu, presná výroba a strategický dizajn prispievajú k zmierneniu rizík úniku v rôznych priemyselných aplikáciách.
Kontrola a zabezpečenie kvality
Zmiernenie netesností v prírubových spojoch vyžaduje proaktívny proces zabezpečenia kvality. SS Lap Joint Flanges prejsť rozsiahlym mechanickým a nedeštruktívnym testovaním, vrátane:
- Mechanické skúšanie vlastností v ťahu, prieťažnosti a tvrdosti.
- Ultrazvukové a magnetické testovanie častíc na detekciu vnútorných alebo povrchových defektov.
- Rozmerová kontrola na zabezpečenie súladu s výkresmi a platnými normami.
- Dokumentácia a certifikácia (MTC) na potvrdenie zhody s predpismi ISO 9001, PED, TUV a TS.
Integráciou prísnych protokolov QA výrobcovia ako Jiangyin Zhonghai Precision Machinery zaručujú, že nerezové preplátované príruby udržiavať spoľahlivý tesniaci výkon za všetkých prevádzkových podmienok.
Záver
Netesnosť v prírubových spojoch predstavuje značné riziko pre bezpečnosť systému, prevádzkovú efektivitu a náklady na údržbu. Inžinieri môžu tieto riziká zmierniť výberom nerezové preplátované príruby or SS Lap Joint Flanges , optimalizuje výber materiálu, dodržiava osvedčené postupy inštalácie a využíva protokoly presnej výroby a zabezpečenia kvality. Kombinácia robustného dizajnu, presného opracovania a multimateriálových riešení umožňuje spoľahlivé, nepriepustné spoje v širokej škále priemyselných aplikácií.
Výrobcovia majú radi Jiangyin Zhonghai Precision Machinery ponúkajú komplexné riešenia, od štandardných prírub až po plne prispôsobené návrhy, ktoré zabezpečujú, že každý komponent spĺňa prísne normy pre výkon, odolnosť a integritu tesnenia.
FAQ
- Aká je hlavná výhoda nerezovej príruby s prekrytým spojom? Umožňuje, aby sa príruba voľne otáčala na potrubí, čím sa zjednodušuje zarovnanie a znižuje sa riziko úniku.
- Zvládnu príruby SS Lap Joint Flanges vysokotlakové aplikácie? Áno, môžu byť vyrobené v triede 2500, vhodné pre vysokotlakové priemyselné systémy.
- Ako ovplyvňuje výber materiálu prevenciu úniku? Použitie zliatin odolných voči korózii pre čapové konce pri zachovaní prírub z uhlíkovej ocele minimalizuje koróziu a zachováva integritu tesnenia.
- Sú dostupné prispôsobené veľkosti? Áno, výrobcovia môžu vyrábať komponenty až do priemeru 4 metre a hmotnosti 10 ton, prispôsobené požiadavkám aplikácie.
- Aké normy upravujú príruby z nehrdzavejúceho preplátovaného spoja? Vyhovujú normám ASME, EN, DIN, JIS a GB, čím zaisťujú súlad s medzinárodnými požiadavkami na bezpečnosť a výkon.
