Ako vybrať správny typ plochy príruby (RF vs. FF)?
Úvod do navliekacích prírub z uhlíkovej ocele
Nasúvacia príruba z uhlíkovej ocele komponenty sú široko používané v priemyselných potrubných systémoch kvôli ich všestrannosti, nákladovej efektívnosti a ľahkej inštalácii. Tieto príruby umožňujú, aby sa rúrka zasunula do otvoru príruby pre bezpečné dvojité kútové zváranie, čo zaisťuje pevné a spoľahlivé spoje. O Jiangyin Zhonghai Precision Machinery Nasúvacie príruby sú vyrábané vysoko presným CNC obrábaním, tepelne spracovanými materiálmi a plne integrovaným kovaním vo vlastnej réžii, čo zaisťuje súlad s ASME, DIN, EN a ďalšími globálnymi normami. Vďaka kombinácii štrukturálnej integrity, odolnosti voči vysokému tlaku a rozmerovej presnosti sú tieto príruby ideálne pre aplikácie od potrubí až po námorné a pobrežné inštalácie.
Pochopenie typov plôch príruby
Pri výbere a Nasúvacia príruba z uhlíkovej ocele , jedným kritickým faktorom je typ čela príruby. Príruby majú zvyčajne dizajn so zvýšeným čelom (RF) alebo plochým čelom (FF), pričom každý má odlišné charakteristiky ovplyvňujúce výkon tesnenia, inštalačné postupy a prevádzkovú spoľahlivosť. RF príruby majú malú vyvýšenú oblasť okolo otvoru, ktorá koncentruje napätie tesnenia a zlepšuje tesnenie pod tlakom. Naproti tomu príruby FF predstavujú plochý tesniaci povrch, vhodný pre špecifické aplikácie, ako sú nízkotlakové zariadenia alebo situácie, kde je potrebné spojenie s plochými komponentmi. Pochopenie rozdielov medzi týmito typmi tvárí je kľúčové pre zachovanie integrity systému.

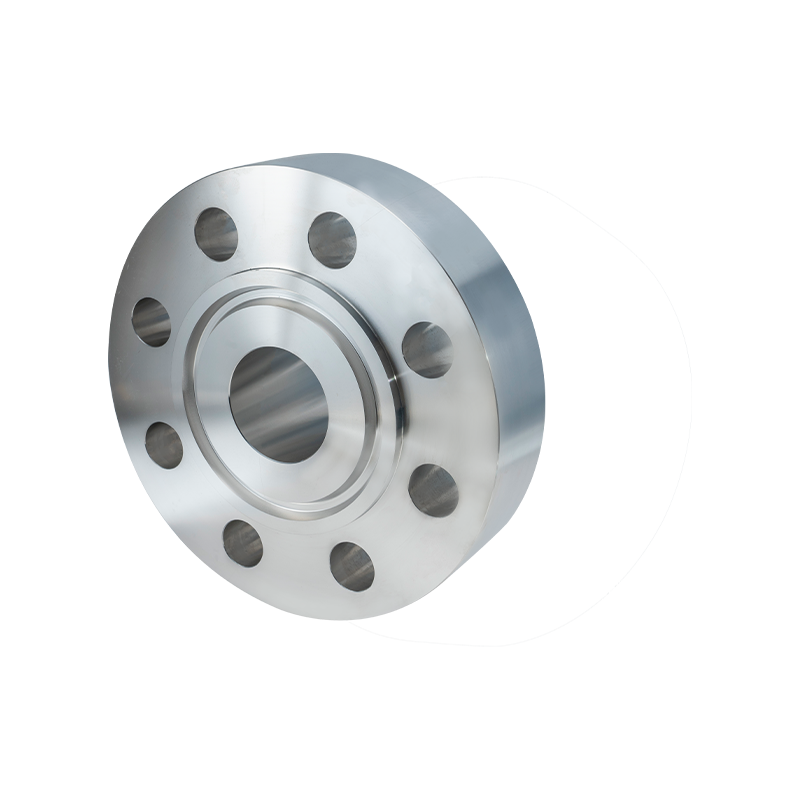

Zvýšená plocha (RF) príruby
Zvýšené príruby sú najbežnejšou voľbou v priemyselných aplikáciách, najmä pre systémy so stredným až vysokým tlakom. Zvýšená oblasť okolo otvoru poskytuje mechanickú výhodu zameraním zaťaženia tesnenia, čím sa znižuje riziko úniku. O Jiangyin Zhonghai Precision Machinery , RF povrchy sú presne opracované tak, aby spĺňali presné špecifikácie drsnosti, čím sa zaisťuje konzistentný výkon tesnenia. RF príruby sú ideálne na použitie s kovovými alebo elastomérnymi tesneniami a môžu sa prispôsobiť širokej škále tlakových tried. Okrem toho, RF dizajn umožňuje určitú toleranciu nesúosovosti, vďaka čomu je inštalácia efektívnejšia v zložitých potrubných sieťach.
Ploché príruby (FF).
Flat Face príruby, aj keď sú menej bežné, sú nevyhnutné v špecifických scenároch. Príruby FF poskytujú plochý spojovací povrch, ktorý rovnomerne rozdeľuje zaťaženie tesnenia, vďaka čomu sú vhodné pre nízkotlakové systémy a pripojenia zariadení, ako sú ventily, čerpadlá a určité tlakové nádoby. Na rozdiel od RF prírub vyžadujú príruby FF presné zarovnanie s protiľahlými povrchmi, aby sa zabránilo úniku. Pri použití a Nasúvacia príruba z uhlíkovej ocele s FF čelom je potrebné venovať pozornosť krútiacemu momentu skrutiek a výberu tesnenia, aby sa dosiahlo spoľahlivé utesnenie. FF príruby sa často používajú v spojení s liatinovým zariadením alebo keď systémové predpisy nariaďujú ploché spoje.
Faktory ovplyvňujúce výber plochy príruby
Voľbu medzi RF a FF prírubami v potrubných systémoch ovplyvňuje niekoľko faktorov. Patria sem tlak v systéme, teplota, typ tesnenia, kompatibilita zariadenia a prostredie inštalácie. Pre vysokotlakové a vysokoteplotné aplikácie sú RF príruby vo všeobecnosti preferované kvôli ich schopnosti sústrediť napätie na tesnenie a minimalizovať riziko úniku. Príruby FF sa vyberajú vtedy, keď protiľahlé povrchy vyžadujú ploché rozhranie, alebo keď ich použitie vyžaduje nízkotlaková prevádzka a korózie. Výber správneho typu čela zaisťuje dlhodobú prevádzkovú bezpečnosť a znižuje frekvenciu údržby.
Úvahy o inštalácii
Správne postupy inštalácie sú rozhodujúce pre výkon RF aj FF Nasúvacia príruba z uhlíkovej ocele komponentov. V prípade RF prírub je nevyhnutné zabezpečiť, aby bola vyvýšená plocha správne zarovnaná a aby bolo tesnenie vycentrované, aby sa zabránilo nerovnomernému rozloženiu zaťaženia. FF príruby vyžadujú starostlivú prípravu povrchu, postupnosť uťahovania skrutiek a dodržanie špecifikácie krútiaceho momentu. V oboch prípadoch sú kritickými krokmi vysokokvalitné zváranie, presné rozstupy skrutiek a kontrola čelných plôch prírub pred montážou. Tieto postupy pomáhajú dosiahnuť optimálne utesnenie a minimalizujú riziko zlyhania systému.
Vplyv materiálu a výroby
Kvalita materiálu a výrobný proces a Nasúvacia príruba z uhlíkovej ocele výrazne ovplyvňuje výkon tváre. Vysokokvalitné kované predvalky, riadne tepelne spracované a presne opracované, zaisťujú vynikajúce mechanické vlastnosti a konzistentnú geometriu čela. O Jiangyin Zhonghai Precision Machinery , príruby prechádzajú prísnou kontrolou a testovaním, vrátane ultrazvukového testovania, kontroly magnetických častíc a testovania tvrdosti, aby sa zaručil súlad s medzinárodnými normami. Táto úroveň kontroly kvality je nevyhnutná pre zachovanie integrity RF aj FF plôch v náročných prevádzkových podmienkach.
Porovnávacia tabuľka: RF vs FF príruby
| Funkcia | Zvýšená tvár (RF) | Plochá tvár (FF) |
|---|---|---|
| Tesniaci stres | Koncentrované na tesnenie, lepšie pre vysoký tlak | Rovnomerne rozložené, vhodné pre nízky tlak |
| Hodnotenie tlaku | Stredná až vysoká | Nízka až stredná |
| Tolerancia inštalácie | Určité nesprávne nastavenie je povolené | Vyžaduje presné zarovnanie |
| Typické aplikácie | Potrubia, vysokotlakové nádoby, energetické systémy | Ventily, čerpadlá, nízkotlakové nádoby, liatinové zariadenia |
| Kompatibilita tesnení | Kovové, elastomérne | Ploché tesnenia, celoplošné prevedenia |
Aplikácie v rôznych odvetviach
Nasúvacia príruba z uhlíkovej ocele komponenty sú široko nasadené vo viacerých sektoroch. V prepravných potrubiach uľahčujú transport tekutín v nízko až strednotlakových systémoch. V tlakových nádobách slúžia ako vstupné a výstupné rozhrania pre výmenníky tepla a zásobníky. Morské a pobrežné prostredie ťaží z ich priestorovo efektívneho dizajnu a odolnosti voči vysokému tlaku. Energetické a energetické aplikácie, vrátane parných potrubí a pomocných vodných systémov, využívajú tieto príruby na spoľahlivé a udržiavateľné spojenia. Správny výber čela príruby zaisťuje, že každá z týchto aplikácií spĺňa požiadavky na bezpečnosť a výkon.
Záver
Výber správneho typu čela príruby je nevyhnutný pre výkon a bezpečnosť priemyselných potrubných systémov. Po pochopení rozdielov medzi prírubami Raised Face a Flat Face a zvážením faktorov, ako je tlak, typ tesnenia, kompatibilita zariadenia a požiadavky na inštaláciu, môžu inžinieri a technickí manažéri prijímať informované rozhodnutia. Vysoko kvalitné Nasúvacia príruba z uhlíkovej ocele komponenty vyrobené podľa prísnych výrobných noriem a komplexnej vnútropodnikovej kontroly poskytujú spoľahlivosť potrebnú pre rôzne priemyselné aplikácie. Jiangyin Zhonghai Precision Machinery ponúka komplexné riešenia, ktoré zaisťujú, že príruby RF aj FF spĺňajú globálne kvalitatívne a prevádzkové normy.
FAQ
- Otázka: Aký je hlavný rozdiel medzi prírubami RF a FF? Odpoveď: Príruby RF majú zvýšený tesniaci povrch pre sústredené namáhanie tesnenia, vhodné pre stredný až vysoký tlak, zatiaľ čo príruby FF poskytujú plochý povrch pre nízkotlakové aplikácie a kompatibilitu so špecifickými zariadeniami.
- Otázka: Môže byť nasúvacia príruba použitá pre vysokotlakové systémy? Odpoveď: Áno, pri výrobe z presných a vysokokvalitných materiálov, Nasúvacia príruba z uhlíkovej ocele komponenty môžu bezpečne zvládnuť tlaky až do 2500 libier.
- Otázka: Aká dôležitá je povrchová úprava tváre? A: Mimoriadne dôležité. Správna povrchová úprava zaisťuje účinné utesnenie a znižuje riziko netesností, najmä pri vysokotlakových RF prírubových aplikáciách.
- Otázka: Ktoré priemyselné odvetvia zvyčajne používajú RF príruby? Odpoveď: Potrubia, výroba energie, námorné systémy, systémy na mori a tlakové nádoby využívajú prevažne RF príruby.
- Otázka: Ako Jiangyin Zhonghai zabezpečuje kvalitu príruby? Odpoveď: Prostredníctvom integrovaného vlastného kovania, tepelného spracovania, CNC obrábania a komplexného testovania vrátane ultrazvukových, magnetických častíc a kontroly ťahu.
