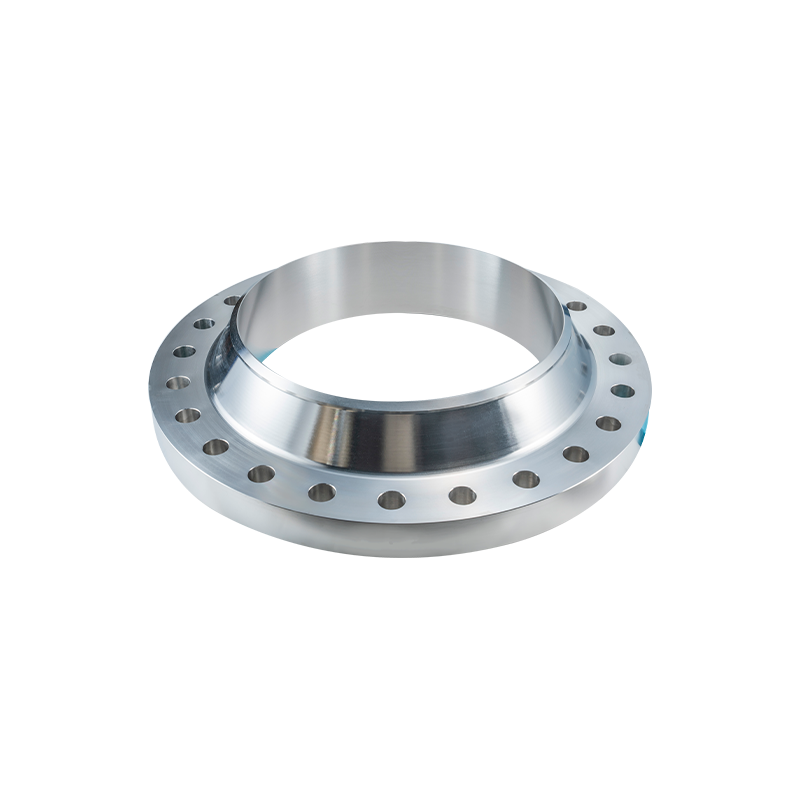

Zváracia príruba na krk triedy 300

Zváracia príruba na krk triedy 300 Manufacturers

300# Zváracia príruba krku

Kontaktujte nás

Zváracia príruba na zváranie krku triedy 300 (WN) je kritický konštrukčný komponent navrhnutý pre najnáročnejšie priemyselné prostredia. Príruby WN vyrábané spoločnosťou Jiangyin Zhonghai Precision Machinery Co., Ltd., ktoré sa vyznačujú dlhým zúženým nábojom, ktorý je privarený k potrubiu, sú navrhnuté tak, aby prenášali napätie z príruby na potrubie, čím sa výrazne znižuje koncentrácia napätia v základni náboja.

Využitím nášho robustného vlastného kovania a schopností presného obrábania naše príruby triedy 300 WN vykazujú výnimočný výkon pri kolísaní teploty, vysokotlakových rázoch a šmykových silách. Či už dodržiavame štandardné špecifikácie ANSI B16.5 alebo neštandardné vlastné návrhy, zaisťujeme, že každý produkt bude fungovať s vysokou bezpečnostnou rezervou.

Hlavné výhody
·Optimálne rozloženie napätia: Kónický náboj poskytuje plynulý prechod tlaku, čím zvyšuje štrukturálnu integritu potrubného systému – ideálne pre prostredie s vysokým tlakom a kolísavým zaťažením.
· Vertikálne integrovaná výroba: Zhonghai riadi celý proces od kovania a tepelného spracovania až po CNC sústruženie a testovanie. To zaisťuje, že tok kovového zrna je zarovnaný s profilom príruby, čím sa maximalizuje mechanická pevnosť.
· Globálne certifikáty kvality: Certifikácia ISO 9001 s certifikátmi PED (TÜV) a TS, zaisťujúce úplný súlad s medzinárodnými normami, ako sú ASTM/ASME, EN a API.
·Heavy-Duty & Custom Capability: Náš sortiment pokrýva 1/2" až 60", so schopnosťou spracovávať presné výkovky až do priemeru 4 metrov a hmotnosti 10 ton.

Kľúčové vlastnosti
· Integrita tupého zvaru: Spojenie tupým zvarom zaisťuje pevnosť rovnajúcu sa samotnej rúre a zvarový spoj sa dá ľahko kontrolovať pomocou rádiografického testovania (RT).
· Odolnosť v extrémnych podmienkach: Trieda triedy 300 umožňuje široký rozsah tlakovo-teplotných tried, pričom zachováva dlhodobé utesnenie pri vysokotlakovom a cyklickom prevádzke.
·Precízne obrobené čelné plochy: Dostupné vo verziách RF (zvýšená plocha), RTJ (prstencový typ spoja) a ďalších. CNC dokončovanie zaisťuje, že drsnosť tesniaceho povrchu spĺňa najprísnejšie priemyselné normy.
· Úplná sledovateľnosť materiálu: Každý výrobok má vydaný kompletný certifikát o skúške materiálu (MTC), ktorý zabezpečuje 100% sledovateľnosť od surového ingotu až po hotový diel.

Aplikácie
· Ropa a plyn: Prepravné potrubia, kompresorové stanice a separačné jednotky.
·Chemikálie a rafinácia: Vysokoteplotné reaktory, výmenníky tepla a siete korozívnych médií.
· Generovanie energie: Vysokotlakové parné cykly a pomocné systémy elektrárne.
· Offshore Engineering: Offshore plošiny a potrubné systémy vyžadujúce vysokú odolnosť voči mechanickému namáhaniu.

Položka	Technické špecifikácie
Normy	ASME B16.5, ASME B16.47, MSS SP-44
Tlaková trieda	Trieda 300 (k dispozícii od triedy 150 do 2500)
Nominálna veľkosť	1/2" – 60" (DN15 – DN1500)
Materiály	CS: A105, A350 LF2; SS: 304/L, 316/L, 321; Duplex a zliatinová oceľ
Typy obkladov	Raised Face (RF), Flat Face (FF), Ring Type Joint (RTJ), M&F
Výroba	Integrálne kovanie tepelné spracovanie CNC obrábanie
Inšpekcia	Podpora UT, MT, PT a rádiografického testovania (RT).
Prispôsobenie	Konštrukcie na mieru podľa výkresov; Vlastná hrúbka steny (Sch 40, 80, 160, XXS atď.)

ODBORNÍCI NA KOVANÉ A SPRACOVANÉ PRÍRUBY

[KTO SME]

O nás .

Jiangyin Zhonghai Precision Machinery Co., Ltd.

Založené

0
zamestnancov

0
Tony / Mesiac Kapacita

0

01.

Pokrytie špecifikácií

Náš výrobný sortiment zahŕňa veľkosti od 1/2” do 60” s kusové hmotnosti do 10 ton a maximálne rozmery dosahujúce 4 metre.

02.

Použiteľné scenáre

Tento komplexný rozsah zaisťuje spoľahlivé riešenia pre štandardné aj neštandardné aplikácie prírub.

03.

Predstavte nás

We are China Zváracia príruba na krk triedy 300 Manufacturers and Custom Zváracia príruba na krk triedy 300 Factory. S kompletnými vlastnými kovacími, vykurovacími, CNC sústružníckymi, vŕtacími a kontrolnými linkami zvládame ako sériovú výrobu, tak aj zložité obrábané diely.

Zobraziť viac

Prehliadka továrne

POSKYTUJEME VÁM NAJNOVŠIE AKTUALITY PODNIKU A PRIEMYSLU

[ NOVÉ ]

Čo sú novinky .

Zobraziť viac

2026-04-22

Prečo používať štandardné príruby ANSI?

Úvod do Štandardné príruby ANSI Štandardné príruby ANSI hrajú kľúčovú úlohu v potrubných systémoch, poskytujú bezpečné spojenie medzi potrubiami, ventilmi a iným zariadením. Štandardizácia zabezpečuje kompatibilitu, bezpečnosť a spoľahlivosť v rámci priemyselných aplikácií. Inžinieri sa spolieh...
2026-04-15

Ako zaisťujú príruby z nehrdzavejúcej ocele integritu syst...

Potrubné systémy v ťažkom priemysle vyžadujú vysoko spoľahlivé spojovacie body. Príruby z nehrdzavejúcej ocele poskytujú bezpečné spoje na pripojenie ventilov, potrubí a iných zariadení. Tieto komponenty umožňujú tímom údržby rýchlo rozoberať sekcie. Vďaka odolnosti nehrdzavejúcej ocele proti korózii s...
2026-04-09

Ktoré príruby z uhlíkovej ocele spĺňajú vaše požiadavky na...

Inžinieri a špecialisti na obstarávanie čelia kritickým rozhodnutiam pri špecifikácii príruby z uhlíkovej ocele pre priemyselné potrubné systémy. Tieto mechanické komponenty spájajú potrubia, ventily, čerpadlá a zariadenia, pričom zachovávajú integritu tlaku a umožňujú prístup údržby. Pochopenie materiálových...

Zváracia príruba na krk triedy 300 Industry knowledge

Ako zosúladiť otvor príruby triedy 300 s plánom potrubia

V stredotlakových potrubných systémoch je Zváracia príruba na krk triedy 300 je obľúbený pre svoju vysokú štrukturálnu integritu. Najkritickejším krokom pri obstarávaní je však zabezpečenie toho, aby sa "vŕtanie" (vnútorný priemer) príruby dokonale zhodovalo s vnútorným priemerom protiľahlej rúrky. Toto je určené plánom potrubia (hrúbka steny).

Význam presného prispôsobenia vývrtu

Príruba Welding Neck (WN) má kužeľový náboj, ktorý je privarený na tupo k potrubiu. Ak je stena príruby hrubšia alebo tenšia ako stena potrubia, vytvára to "schod" vo vnútri systému, čo vedie k turbulencii, erózii a koncentrácii napätia v koreni zvaru.

Pri objednávke a Zváracia príruba na krk triedy 300 , musíte špecifikovať Rozvrh ako Sch 40, Sch 80 alebo Sch XS. o Jiangyin Zhonghai Precision Machinery Co., Ltd. , využívame vysoko presné CNC sústruženie na obrábanie vývrtu našich kovaných prírub s presnými toleranciami, čím sa zabezpečuje bezproblémový prechod pre prúdenie tekutiny.

Porovnanie parametrov: Rozmery otvoru pre príruby triedy 300 WN

Na základe ASME B16.5 pre bežné menovité veľkosti potrubia (NPS):

NPS (palce)	Vonkajší priemer (náboj)	vŕtanie (Sch 40)	vŕtanie (Sch 80)	Vŕtanie (Sch 160)
2"	60,3 mm	52,5 mm	49,3 mm	42,9 mm
4"	114,3 mm	102,3 mm	97,2 mm	87,3 mm
6"	168,3 mm	154,1 mm	146,3 mm	131,7 mm
8"	219,1 mm	202,7 mm	193,7 mm	174,6 mm
12"	323,9 mm	303,2 mm	288,9 mm	257,2 mm

Presná výroba v Jiangyin Zhonghai

Dosiahnutie dokonalej zhody vyžaduje prísnu kontrolu nad fázami kovania a obrábania. Jiangyin Zhonghai Precision Machinery Co., Ltd. poskytuje technickú výhodu prostredníctvom:

Vlastné obrábanie otvorov: Podporujeme plne prispôsobenú výrobu založenú na výkresoch, čo nám umožňuje vyrábať príruby triedy 300 pre neštandardné hrúbky stien rúr.
Integrita materiálu: Naša kvalifikácia PED/TUV/TS zaisťuje, že aj po značnom opracovaní na dosiahnutie špecifického plánu si príruba zachová svoju menovitú tlakovú pevnosť.
Možnosť veľkého rozsahu: Zváracie krčné príruby vieme vyrobiť až do 60" s maximálnym rozmerom 4 metre , vhodné pre ťažké priemyselné hlavice a hlavné vedenia.

Často kladené otázky (FAQ)

1. Poskytuje Jiangyin Zhonghai Precision Machinery Co., Ltd. príruby triedy 300 pre hrubostenné rúry ako Sch XXS?

áno. Jiangyin Zhonghai Precision Machinery Co., Ltd. sa špecializuje na presne opracované príruby. S našimi vlastnými CNC sústružníckymi a vŕtacími linkami môžeme opracovať vývrt akejkoľvek príruby so zváracím hrdlom triedy 300 tak, aby zodpovedala hrubostenným rúram alebo rúram s vlastnou hrúbkou, čím sa zabezpečí dokonalá príprava zvaru a dráha toku.

2. Ako spoločnosť Jiangyin Zhonghai Precision Machinery Co., Ltd. zabezpečuje správne skosenie konca zvárania?

Každá príruba Welding Neck vyrábaná spoločnosťou Jiangyin Zhonghai Precision Machinery Co., Ltd. je skosený podľa noriem ASME B16.25 alebo podľa výkresov špecifických pre zákazníka. Náš systém kvality certifikovaný podľa ISO 9001 zaisťuje, že päta a uhol skosenia sú konzistentné, čo našim globálnym klientom uľahčuje zváranie na mieste.

3. Aký je maximálny rozsah veľkostí pre príruby triedy 300 v spoločnosti Jiangyin Zhonghai Precision Machinery Co., Ltd.?

Náš výrobný sortiment pokrýva 1/2" až 60" . Vďaka nášmu vysokovýkonnému kovaciemu zariadeniu a CNC infraštruktúre, Jiangyin Zhonghai Precision Machinery Co., Ltd. zvládne jednodielne závažia až 10 ton , poskytujúce spoľahlivé riešenia triedy 300 pre štandardnú objemovú výrobu aj masívne, komplexne obrábané diely.
